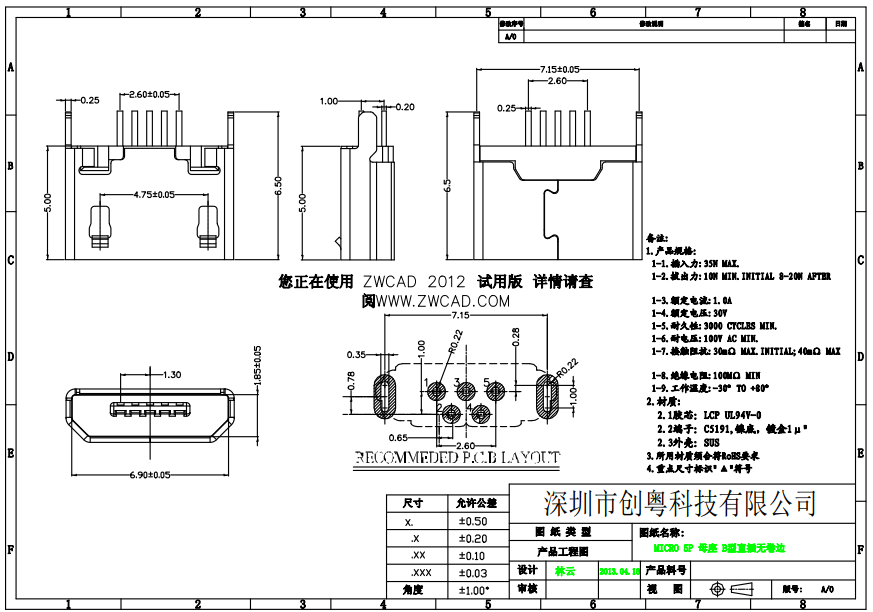

MICRO B型直插母座

  • 所属分类:MICRO USB 母座
  • 点击次数:
  • 发布日期:2021-04-05
  • 规格:
  • 型号:
  • 包装方式:
  • 详情介绍
  • 文件下载


接口定义

在安卓旗舰手机上,USB Type-C接口已逐渐取代MicroUSB接口,不可否认的是,MicroUSB依然是保有量最多的接口。在手机、充电宝、音箱、蓝牙耳机、摄像头、行车记录仪等数码产品上仍然在广泛使用。

USB插头端管脚定义

普通的MicroUSB 2.0线为4个针脚,各针脚定义如下,其中Vbus和GND用于电力传输,Data+、Data-用于传输数据。MicroUSB在安全范围内的最大承载电流为2A,对MicroUSB线进行了特别设计,多出来的触点用于过更大电流以保证安全。 [2]

Pin 名称 线的颜色 描述

1 VBUS Red(红) 电源正5 V

2 D− White(白) 数据线负

3 D+ Green(绿) 数据线正

4 ID none(无) 分为A和B两种接口A:与地线相连B:不与地线相连

5 GND Black(黑) 信号地线
